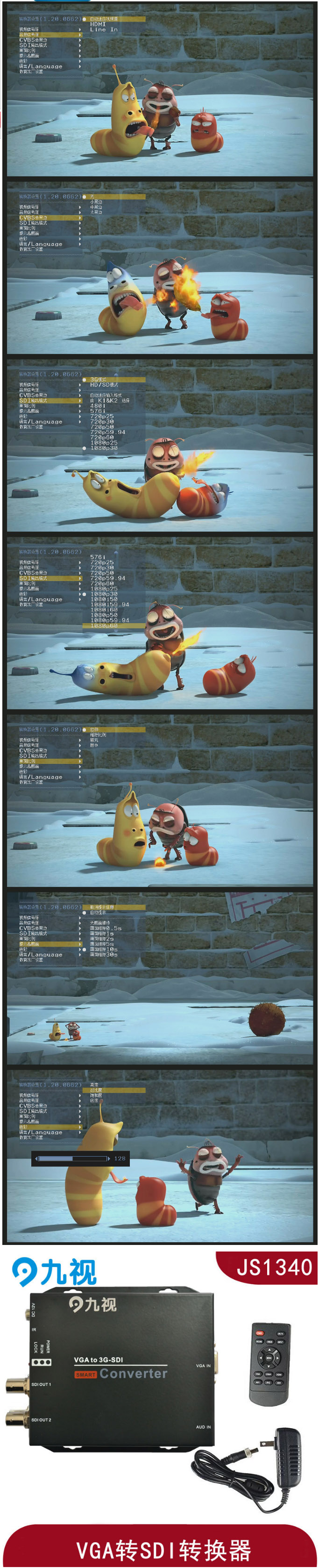

JS1340 VGA转SD/HD/3G-SDI转换器
型号:JS1340
产品概述
广电级JS1340 VGA转SDI转换器,输出SDI可以设置帧率和分辨率,带遥控器...
联系九视电子厂家
JS1340 VGA转SD/HD/3G-SDI转换器









  九视JS1340 VGA to SD/HD/3G-SDI转换器是一款将 VGA信号转换为高清串行数字接口SDI信号的设备。该设备集成SDI线路驱动和VGA接收器,可方便地将VGA信号转为SDI信号,同时会将 VGA所带音频信号分离转换后嵌入到 SDI信号中,或将通过 3.5mm音频输入接口输入的模拟音频与 VGA视频一起嵌入到 SDI信号中,以实现声音及图像同步传输。

  九视JS1340 内置有专业图像处理器,可对视频进行色彩空间转换、去交叉、格式与分辨率转换(缩放)、裁切、降噪、色彩增强等处理,以满足用户对图像效果的专业要求。

  支持VGA分辨率格式最高[email protected]

  SDI输出支持SMPTE 425M(A级和B级),SMPTE424M,SMPTE292M,SMPTE259M-C

  带有2路SDI信号输出(冗余输出)

  支持所有格式非对称转换(可任意选择SDI输出格式)

  支持Interlace → Deinterlace去交叉

  支持拉伸/维持比例输出模式,确保原始视频的比例不失真

  支持VGA音频或模拟输入音频信号嵌入到SDI中

  遥控器操作,屏幕菜单配置

  支持OSD显示输入/输出格式信息

  信号丢失可锁定最后一帧画面,锁定延时可调;信号丢失也可输出蓝屏/黑屏

  可发生彩条、网格、白屏、蓝屏、灰度渐变等信号,方便监视器校正

  带有电源及SDI信号格式指示,方便用户实时监测

  专业防静电保护

产品型号 JS134
输入接口 1×VGA

音频输入

1×3.5mm双声道模拟音频1Vp-p

支持输入格式

VGA:最高[email protected]

输出接口 2×SD/HD/3G-SDI
输出信号类型 SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
SDI信号幅度 0.8Vp-p
SDI阻抗 75欧姆
SDI耦合类型 AC耦合
SDI信号抖动(典型值) SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
最大输出电缆长度 Belden 1694A: SD-SDI 400m,HD-SDI 200m,3G-SDI 140m
注意:上述传输距离对于不同规格的电缆,测试结果将出现差异
尺寸(mm) 158*120*36
电源需求 5~24VDC
