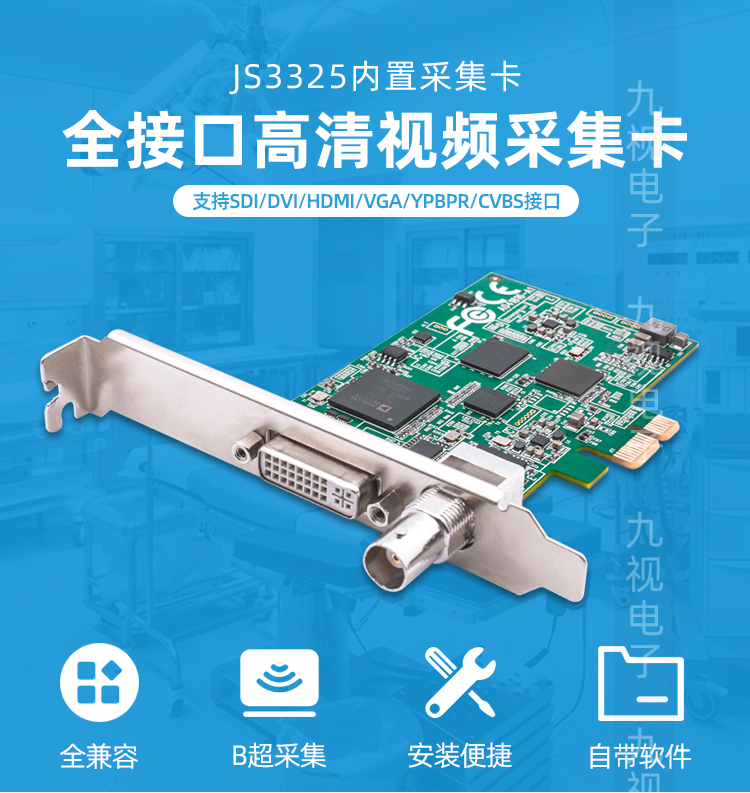

JS3325 高清PCIE内置SDI/DVI/HDMI/VGA/CVBS采集卡

产品评测:

　l FPGA方案，效果还原度真实，兼容性强
l 简单文字描述：1 路 SDI / DVI（其中 DVI 可以转接成：HDMI、VGA、YPbPr、S-Video、CVBS）
l 主机接口：PCIe×1 ( Gen2 )

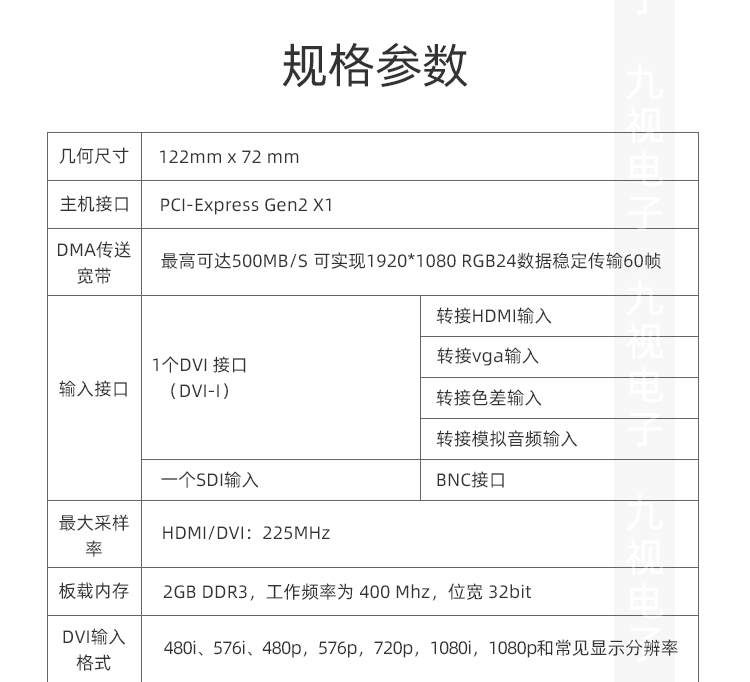

几何尺寸	92.7mm x 62 mm
主机接口	PCI-Express Gen2 X1
DMA传输带宽	最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧

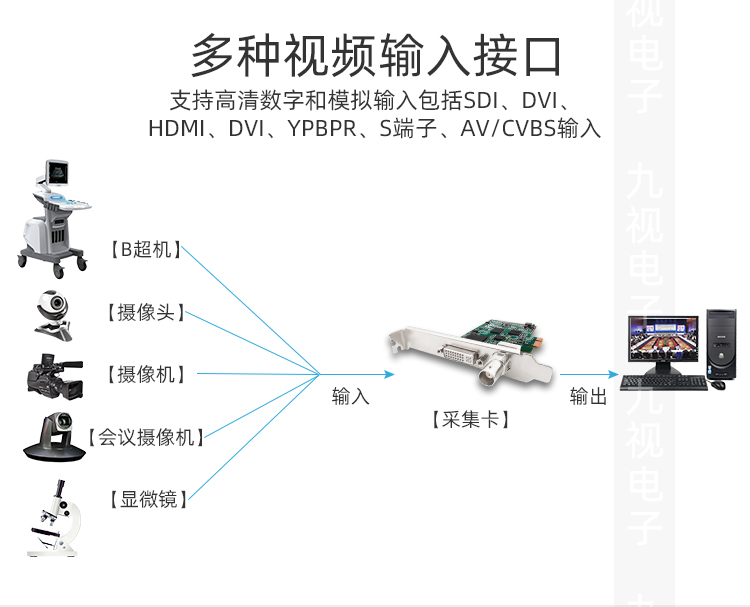

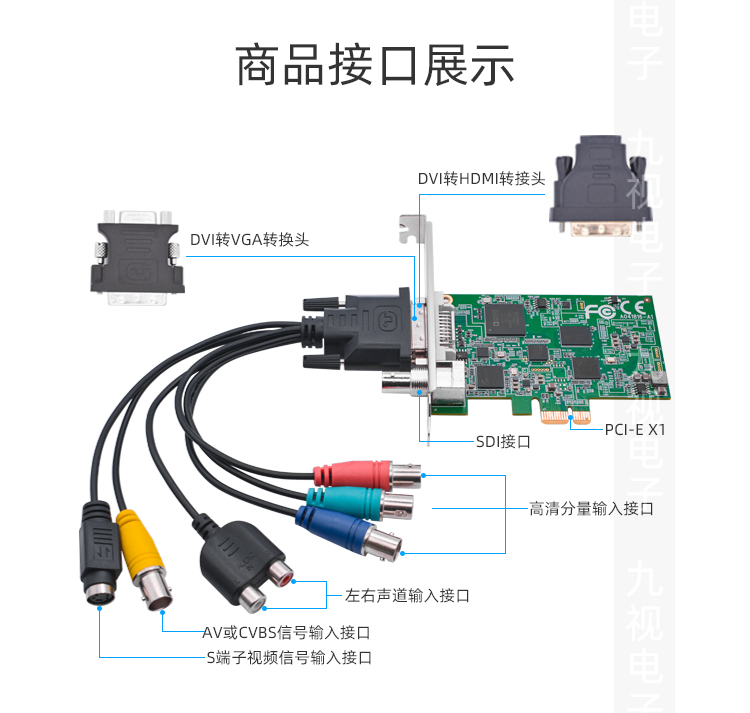

输入接口	1个DVI 接口  （DVI-I）	转接HDMI输入
		转接VGA输入
		转接色差输入
		转接模拟音频输入
		转接CVBS/S端子输入
	一个SDI输入	BNC接口
最大采样率	HDMI/DVI：225MHz
板载内存	2GB DDR3，工作频率为 400 Mhz，位宽 32bit
DVI输入格式	480i、576i、480p，576p，720p，1080i，1080p和常见显示分辨率

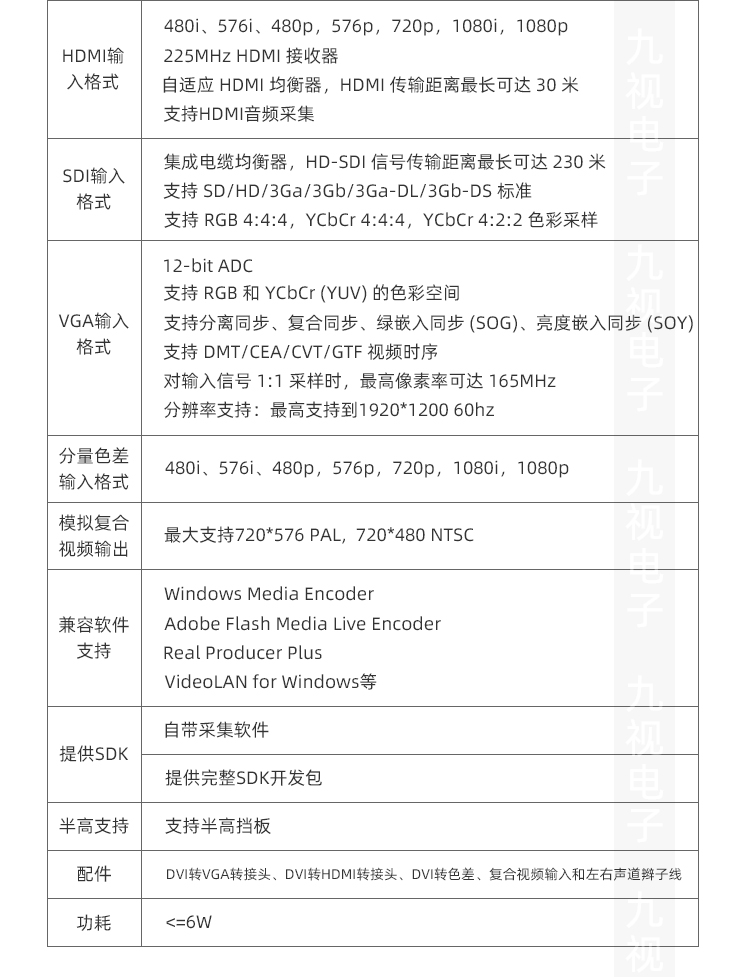

HDMI输入格式	480i、576i、480p，576p，720p，1080i，1080p  225MHz HDMI 接收器  自适应 HDMI 均衡器，HDMI 传输距离最长可达 30 米  支持HDMI音频采集
SDI输入格式	集成电缆均衡器，HD-SDI 信号传输距离最长可达 230 米  支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准  支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采样
VGA 输入格式	12-bit ADC  支持 RGB 和 YCbCr (YUV) 的色彩空间  支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步 (SOY)  支持 DMT/CEA/CVT/GTF 视频时序  对输入信号 1:1 采样时，最高像素率可达 165MHz  分辨率支持：最高支持到1920*1200 60hz
分量色差输入格式	480i、576i、480p，576p，720p，1080i，1080p
模拟复合视频输入	最大支持720*576 PAL,  720*480 NTSC

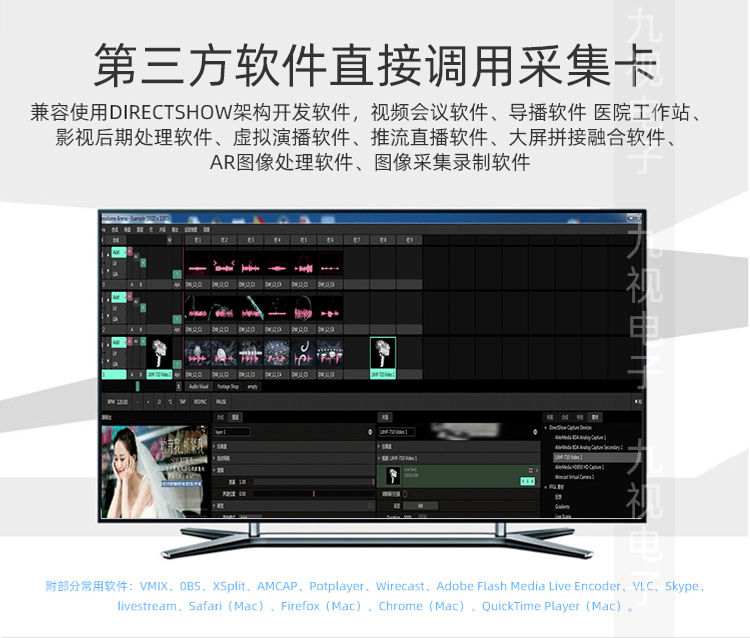

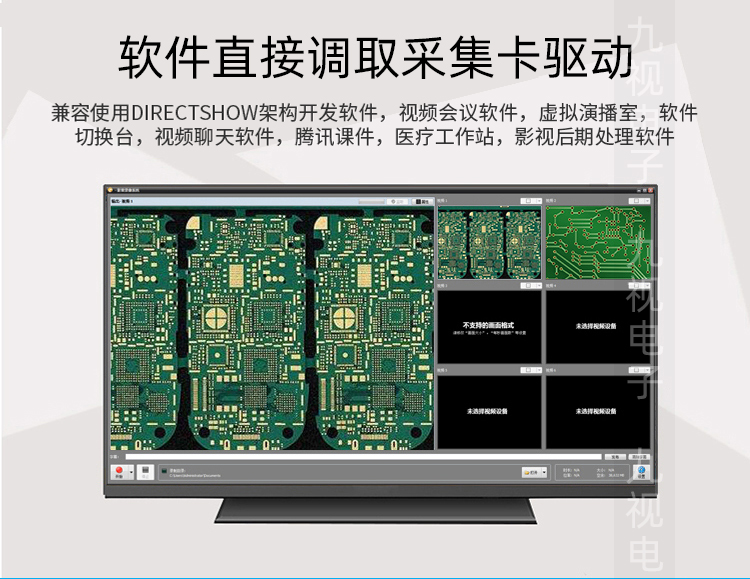

兼容软件支持	Windows Media Encoder Adobe Flash Media Live Encoder  Real Producer Plus  VideoLAN for Windows等

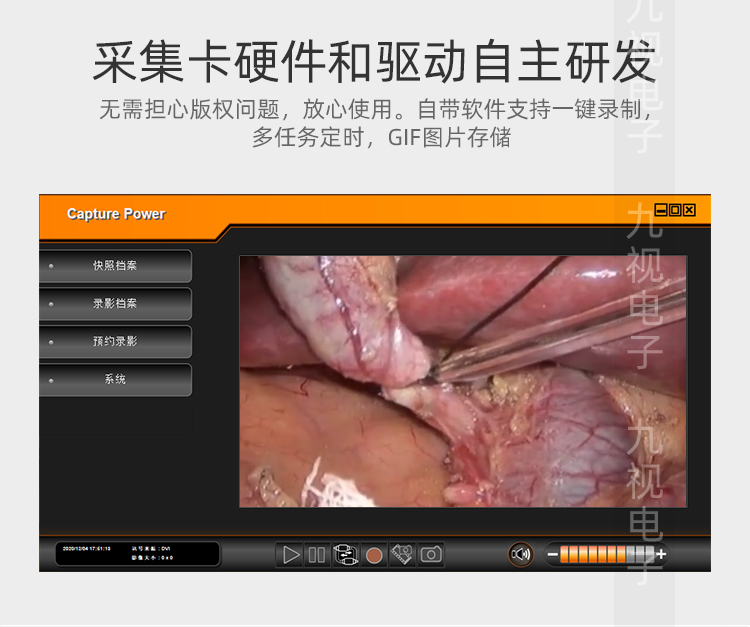

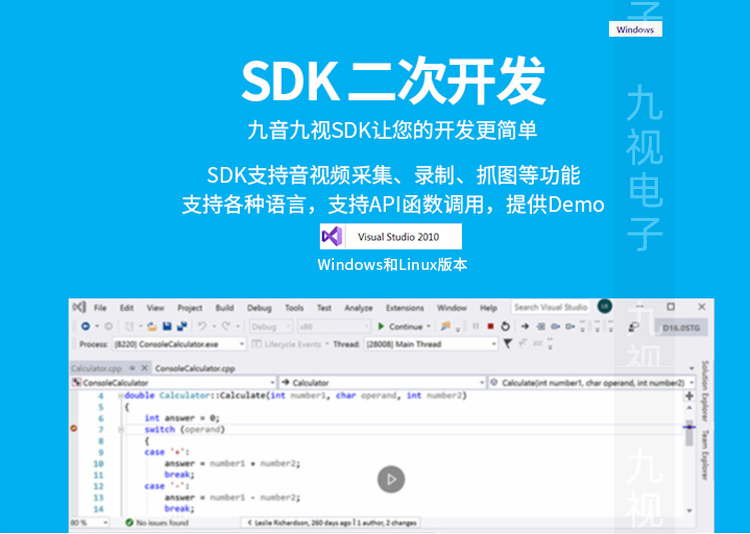

提供SDK	自带采集软件
	提供完整SDK开发包
半高支持	支持半高挡板

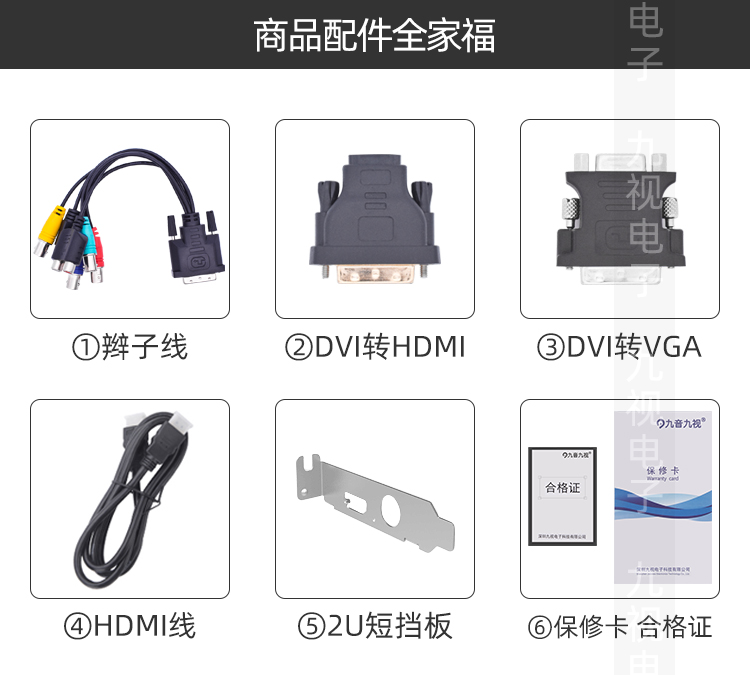

配件	DVI转VGA转接头、DVI转HDMI转接头、DVI转色差、复合视频输入和左右声道辫子线
功耗	<=6W
