DMS59接口两路DVI信号采集卡 无延时不丢帧



2012-04-25 12:13　作者：九视电子　出处：www.360tsw.com

　　九视电子T680E 两路DVI信号采集卡，视频输入接口包括1个DMS59 接口，1个DB9接口，DMS59 接口是一种有着59针的显示用接口。该接口高4针，宽15针，在上方靠左处有一针位缺失，总计59个脚位。外围呈现梯形，两边有指旋螺钉。

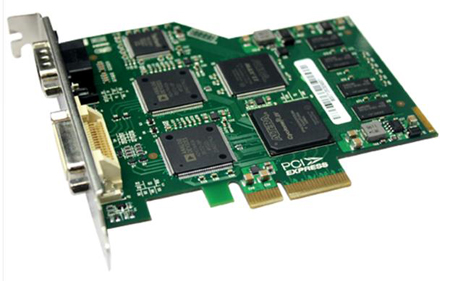

　　图示：九视电子T680E两路DVI信号采集卡

　　700MB/s 传输带宽：九视电子T680E两路高清采集卡，其可同时采集2路高清视频信号，4路标清视频信号，2路模拟双声道音频信号。采用PCI-Express x4作为主机接口，最高700MB/s 传输带宽，解决了两路高清音视频同步采集的带宽需求，尤其是输出帧率，能实现1-110 fps，克服了老一代视频采集卡多通道共享小带宽、视频数据无法顺畅通过的PCI传输弊端。

　　支持多种信号源：T680E 两路DVI信号采集卡，其可同时采集2路高清DVI/VGA/hdmi视频信号，4路标清视频信号，2路模拟双声道音频信号。九视电子T680E 支持DVI视频、VGA视频、Y/Pb/Pr视频、HDMI音视频、CVBS视频、音频信号等多种视频信号源，高清输入可动态切换信号源类型。

　　支持1080P，支持90帧/秒：无延时不丢帧，九视电子T680E 两路DVI信号采集卡，能同时采集两路高清视频信号，支持每秒90帧画面输出1080p全高清视频画面采集，最大分辨率能达到2048x1536。

　　支持双路DVI信号采集：两路DVI信号采集卡T680E的DMS59 接口可以提供在一个接口的大小之内提供两个DVI-I通道输出，DMS59可以同时传送两个DVI信号，之后再由一个适配器将其分离并传送到任何双DVI或双D-Sub输出上;也就是说可以从DMS-59上接出两个DVI接口或者再利用一条特殊的线缆再转为模拟型号的VGA接口。

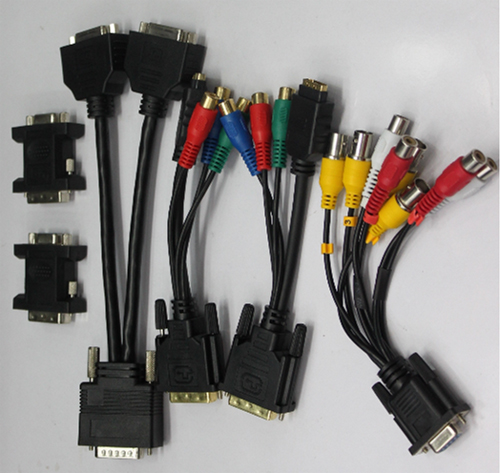

　　图示：两路DVI信号采集卡T680E附件

　　· DVI-I 转 VGA 转接头 2只

　　· DMS59转双DVI-I转接线缆 1根

　　· DVI-I 转 HDMI + YPbPr 转接线缆 2根

　　· DB9转4路CVBS+2路立体声音频转接线缆 1根

　　九视电子T680E两路高清DVI采集卡标配DMS59转双DVI-I转接线缆，可同时采集2路高清DVI视频信号最大分辨率能达到2048x1536，符合DVI 1.0标准，单连接，支持超长DVI/HDMI输入电缆。凭借PCI Express的高效传输， 九视电子高清VGA\DVI\HDMI通用性专业音视频流媒体采集卡，可得到高分辨、高速度、高质量的无损VGA图像及DVI、HDMI数字图像。
