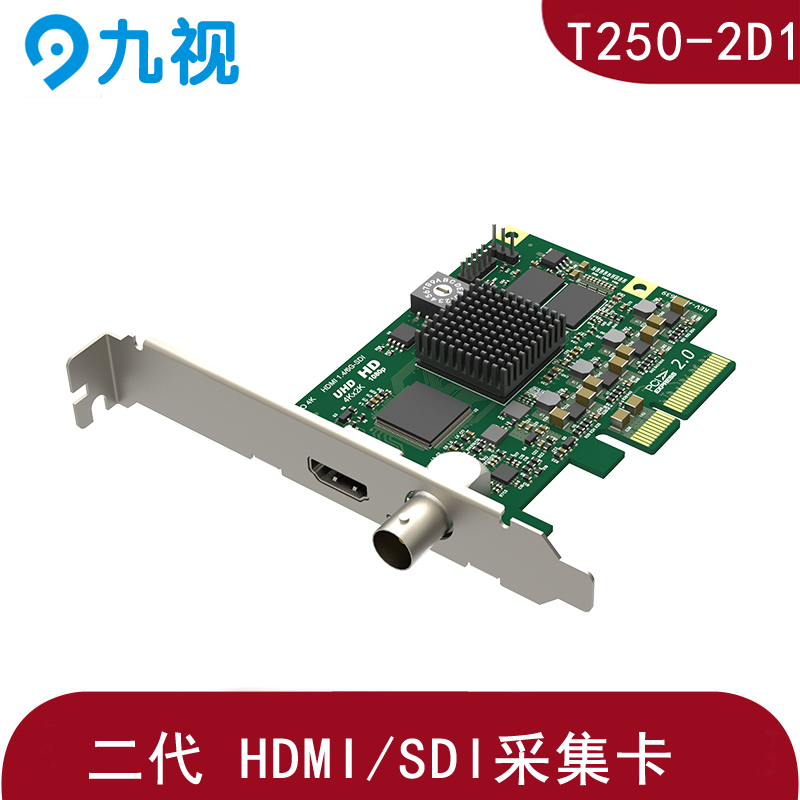

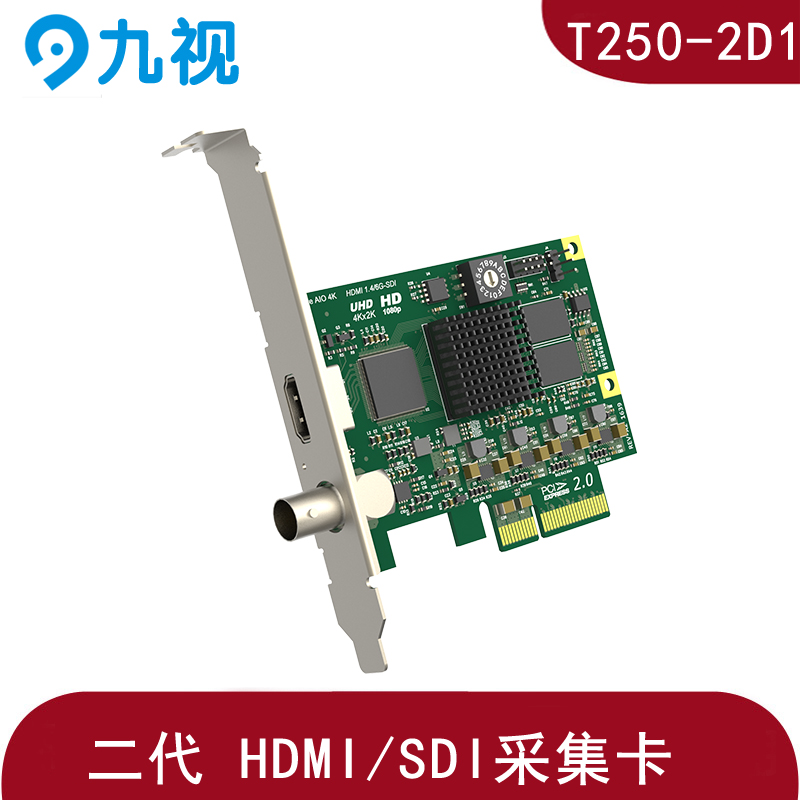

T250-2D1 PCI-E 2.0 30帧 4K HDMI或SDI采集卡

　

　　一、产品简介：

　　九视T250-2D1是单路(1路)HDMII /SDI 4K 30帧超高清音视频采集卡，可同时采集一路HDMI/SDI 4K超高清音视频信号，HDMI SDI同时只能切换一路信号采集，采集下来视频能达到4096x2160@30fps或3840x2160@30fps，PCI-E2.0 X4 ，输入接口支持HDMI1.4/DVI1.0，SD/HD/3G/6G SDI,采集卡上有一个HDMI和一个SDI接口，配件： 1个小档板。尺寸：92.79mm x 68.43mm (不含 PCIe 挡板)

　　二、产品特点：

　　1：最大分辨率支持 4K 4096x2160或3840x2160，30帧(FPS)

　　2：免费提供完整的SDK二次开发包，方便用户较快地集成到现有的系统中，带多种语言的SDK开发包，支持C# VB C++ JAVA HTML5 webRTC等，同时支持微软标准的Directshow进行开发。

　　3：免费赠送公司采集软件Capture ExpressV2.1 ，支持第三方软件：OBS 、AMCAP、Potplayer等，同时可支持大部分Windows上的多媒体视频软件或流媒体软件。还可以支持国内大多数视频会议软件、视频直播软件、P2P采集端软件、视频监控软件，如：上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树等等知名品牌的视频软件。

　　4：采集时占用电脑CPU较低，采集超低延迟。

　　5：支持操作系统：

　　Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

　　Linux (基于 V4L2，支持 x86，x64 & ARM 架构)

　　OS X 10.9–10.11

　　macOS 10.12

　　三、产品应用

　　1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;

　　2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控机等设备;

　　3、安检 X 光机、雷达图像信号、VDR纪录仪;

　　4、医疗 X 光机、CT机、胃肠机、腹腔镜、B超机等医疗设备图像采集;

　　5、网络电视直播、庭审现场录制采集，游戏设备(如PS4 Pro，XBOX One S)录像采集。

　　九视针对行业用户需求推出一款可采集一路HDMI高清信号或一路SDI视频信号T250-2D1 PCI-E 2.0 30帧 4K HDMI或SDI采集卡。输入视频最高支持可达 4096x2160/30Hz分辨率，适用于高清晰，高分辨率的视频图像采集，并且提供完整的SDK开发包，可以满足特殊需求的用户。T250-2D1超高清采集卡可以采集一路4K 超高清HDMI信号加内嵌音频或4K 超高清SDI信号加内嵌音频，帧率最高是30帧。

　　【支持的操作系统】

　　Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

　　Linux (基于 V4L2，支持 x86，x64 & ARM 架构)

　　【支持的 APIs】

　　●Windows

　　DirectShow

　　DirectKS

　　Wave API/DirectSound/WASAPI

　　●Linux

　　V4L2

　　ALSA

　　【支持的软件】

　　●VLC

　　●VirtualDub

　　●OBS

　　●XSplit

　　●vMix

　　●VidBlaster

　　●Wirecast

　　●Microsoft Media Encoder

　　●Adobe Flash Media Encoder

　　●任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件

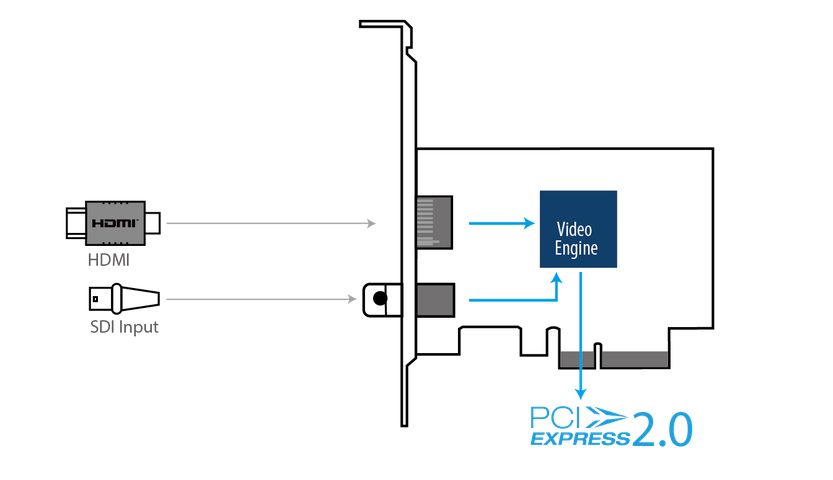

　　【接口示意图】

　　【输入接口】

　　●HDMI

　　DVI-D 1.0

　　HDMI 1.4

　　●BNC

　　SD/HD/3G/6G SDI

　　【输出接口】

　　●PCIe Gen2 x2

　　【输入特性】

　　●输入视频最高支持 4096x2160 分辨率

　　【HDMI 信号相关的特性】

　　●297MHz HDMI 接收器

　　●自适应 HDMI 均衡器

　　●支持自定义的 EDID

　　●支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

　　●支持全比色法

　　●支持像素频率不高于 297MHz 的 RGB/YUV 4:4:4 8-bit 格式信号

　　●支持像素频率不高于 297MHz 的 YUV 4:2:2 12-bit 格式信号

　　●支持像素频率不高于 170MHz 的 RGB/YUV 4:4:4 10/12-bit 格式信号

　　●支持 8 通道的 IES60958/IEC61937 标准的音频流

　　●支持提取音频格式信息和通道状态数据

　　●支持提取视频时序信息

　　●支持提取 3D 格式信息

　　●支持提取 Sony/Canon DSLR 的时间码

　　●支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

　　【SDI 信号相关的特性】

　　●集成电缆均衡器，HD-SDI 信号传输距离最长可达 230 米

　　●支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081) 标准

　　●支持 2K (2048x1080)和 4K (4096x2160) 模式

　　●支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采样

　　●支持 10/12-bit 的色彩深度

　　●支持提取 SMPTE 352 有效负荷识别符

　　●支持 8 通道的音频通道，可达 48KHz

　　●支持提取音频形成信息和通道状态数据

　　●对 3Gb-DS 有限的支持: 只能采集第一个流

　　●对双链路接口的有限的支持 (仅采集第一个接口)

　　YCbCr 4:2:2 10-bit 1080p 50/59.94/60: 采集为 1080i 50/59.94/60

　　YCbCr 4:4:4 10-bit：采集为4:2:2

　　RGB 4:4:4: R/B子采样

　　【输出格式】

　　●输出信号分辨率最高可支持 4096x2160 像素

　　●输出帧率最高可支持 144fps (实际输出帧率可能会受限于 PCIe 带宽和画面分辨率)

　　●支持 4:2:0 8-bit 输出格式: NV12、I420、YV12

　　●支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY

　　●支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、BGR24、BGR32

　　●支持 4:4:4 10-bit 输出格式: V410、Y410

　　●可通过 Pro Capture SDK (基于 DirectKS 的版本) 支持更多的输出格式

　　【视频处理功能】

　　●使用两条视频处理流水线，每条流水线的处理带宽可达 360M 像素/s

　　●完全达到 10-bit 视频处理

　　●视频剪裁

　　●视频缩放

　　●视频去隔行

　　两场行交错

　　两场混合

　　仅顶场

　　仅底场

　　●视频宽高比变换

　　自动或手动选择输入视频宽高比

　　自动或手动选择输出视频宽高比

　　三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)

　　●视频色彩空间转换

　　自动或手动选择输入色彩空间和量化范围

　　自动或手动选择输出色彩空间、量化范围和饱和度范围

　　支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间

　　支持有限或完整的量化范围

　　支持有限、完整和扩充色域的饱和范围

　　●视频帧率变换

　　●视频 OSD 合成

　　○支持 PNG 格式 OSD 画面 (最大画幅为 4096x2160)

　　○通过 SDK 支持动态加载 RGBA OSD 画面

　　【一机多卡】

　　●支持同一个系统中安装多片卡

　　●板载拨码开关，从 0 到 F，提供 16 个编号，用于对卡进行编号

　　●当拨码开关设定 1 时，系统硬件设备树中将显示：“01：Pro Capture HDMI 4K”，以此类推

　　●在用户软件中显示的视频音频设备也将包含卡的编号

　　【多路输出流】

　　●对于任一路输入信号可输出任意路输出流

　　●可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。

　　【支持超低延迟】

　　●64 行视频延迟

　　●通过 SDK 实现部分完成通知模式

　　【时间戳和 A/V 同步】

　　●基于硬件实现的 100ns 高分辨率时钟

　　●音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳

　　●硬件时钟可跨卡同步 (通过 SDK 实现)

　　【视频输出 SG-DMA】

　　●在 PCIe 2.x 的系统中 DMA 带宽可达约 800MB/s

　　●在 PCIe 1.x 的系统中 DMA 带宽可达约 400MB/s

　　●支持自动检测 Intel GPU 块状图像表面

　　●支持 AMD GPU 的 DirectGMA

　　●支持 Nvidia GPU 的 GPUDirect

　　【SDK】

　　●Pro Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)

　　●Pro Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)

　　【Windows 驱动程序自定义修改】

　　●所有的选项都可以通过注册表进行三级的管理：所有设备，特定型号和特定设备

　　●视频、音频、十字交叉过滤器名称可通过注册表定制

　　【固件升级】

　　●在同一系统中的多片卡可以同时升级

　　●当采集卡未被占用时无需关闭电源即可完成卡的升级

　　●安全升级，升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本(仅●适用于1.21 及更高版本的固件)

　　【LED 指示灯】

　　●LED 灯的状态显示了每一路的工作状态: 空闲，输入信号已锁定，内存错误或 FPGA 配置错误

　　【尺寸】

　　●半高 PCIe x4 扩展卡

　　●92.79mm x 68.43mm (不含 PCIe 挡板)

　　【功耗】

　　●12V 电源的最大电流: TBD

　　●3.3V 电源的最大电流: TBD

　　●最大功耗：TBD

　　【工作环境】

　　●操作温度：0 到 40 摄氏度

　　●保存温度：–20 到 70 摄氏度

　　●相对湿度：5% 到 90% (非冷凝状态)
