九视T150 Mini-PCIe高清SDI采集卡
型号:T150
产品概述
九视电子针对视频行业用户需求,推出了九视电子T150 Mini高清SDI采集卡,其采用Mini-PCIe接口,能实时采集高清SDI音视频信号,并支持1080P、1080I、720P、480P、480I等高清视频,同时带有音频输入...
联系九视电子厂家

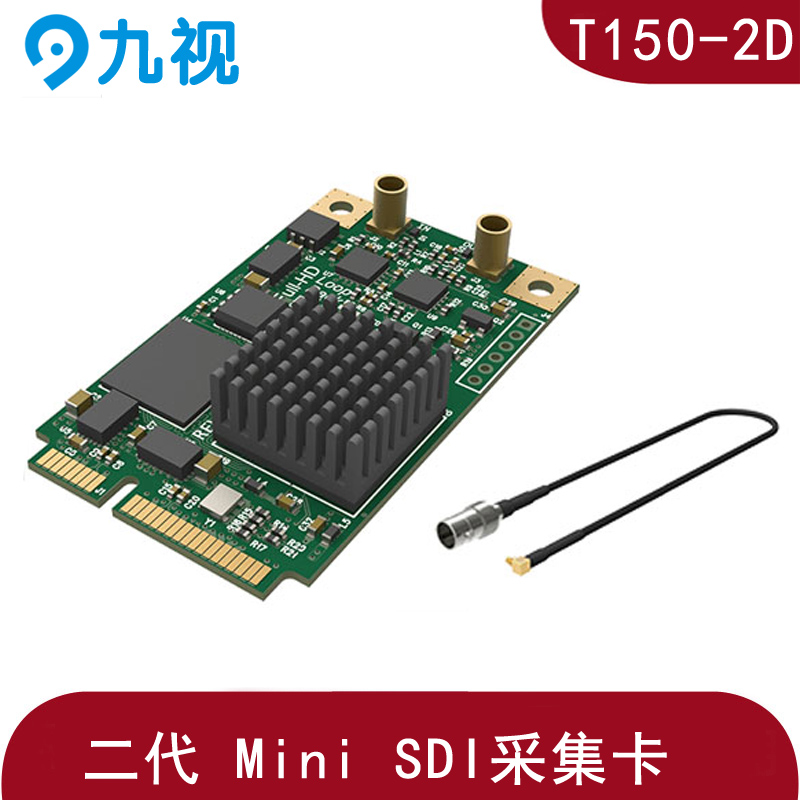

九视T150 Mini-PCIe高清SDI采集卡









  九视针对视频行业用户需求,推出了九视T150 Mini高清SDI采集卡,其采用Mini-PCIe接口,能实时采集SD/HD/3G-SDI音视频信号,带环绕输出。并支持1080P、1080I、720P、480P、480I等高清视频,同时带有音频输入,能直接兼容各种常见的DirectShow软件和非编软件,可连接SDI摄影机等高画质影音设备进行预览及录像,适合IPC或专业使用者安装应用。



  支持的操作系统

  ●Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

  ●Linux (基于 V4L2 的内核驱动源代码,须签订保密协议,支持 x86,x64 & ARM 架构)

  支持的 APIs

  ●Windows

  ○DirectShow

  ○DirectKS

  ○Wave API/DirectSound/WASAPI

  ●Linux

  ○V4L2

  ○ALSA

  支持的软件

  ●VLC

  ●VirtualDub

  ●OBS

  ●XSplit

  ●vMix

  ●VidBlaster

  ●Wirecast

  ●Microsoft Media Encoder

  ●Adobe Flash Media Encoder

  ●任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件

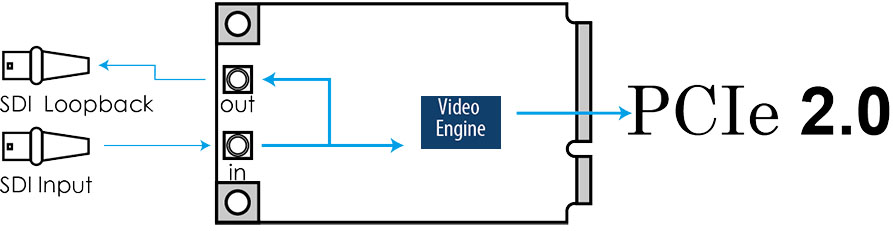

  输入接口

  ●MMCX

  ○SD/HD/3G-SDI

  输出接口

  ●MiniPCIe Gen2 x1

  ●MMCX (SDI 环回)

  输入特性

  ●输入视频最高支持 2048×2048 分辨率

  SDI信号相关的特性

  ●集成电缆均衡器,HD-SDI 信号传输距离最长可达 230 米

  ●支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准

  ●支持 2K (2048×1080)模式

  ●支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样

  ●支持 10/12-bit 的色彩深度

  ●支持提取 SMPTE 352 有效负荷识别符

  ●支持 8 通道的音频通道,可达 48KHz

  ●支持提取音频形成信息和通道状态数据

  ●对 3Gb-DS 有限的支持: 只能采集第一个流

  ●对双链路接口的有限的支持(仅采集第一个接口):

  ○YCbCr 4:2:2 10-bit 1080p 50/59.94/60:采集为 1080i 50/59.94/60

  ○YCbCr 4:4: 10-bit:采集为4:2:2

  ○RGB 4:4:4: R/B子采样

  输出格式

  ●输出信号分辨率最高可支持 2048x2048 像素

  ●输出帧率最高可支持 120fps (实际输出帧率可能会受限于 PCIe 带宽,对于更高的画面分辨率,即1280x1024 以上分辨率,实际输出帧率可能会受限于板载视频处理硬件的像素时脉,即1920x1080 分辨率可达到的最大的帧率约为 80fps)

  ●支持 4:2:0 8-bit 输出格式: NV12、I420、YV12

  ●支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY

  ●支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、RGB24、RGB32

  ●支持 4:4:4 10-bit 输出格式: V410、Y410

  ●可通过 Pro Capture SDK (基于 DirectKS 的版本)支持更多的输出格式

  视频处理功能

  ●使用两条视频处理流水线,每条流水线的处理带宽可达 180M 像素/s ,完全达到 10-bit 视频处理

  ●视频剪裁

  ●视频缩放

  ●视频去隔行

  ○两场行交错

  ○两场混合

  ○仅顶场

  ○仅底场

  ●视频宽高比变换

  ○自动或手动选择输入视频宽高比

  ○自动或手动选择输出视频宽高比

  ○三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)

  ●视频色彩空间转换

  ○自动或手动选择输入色彩空间和量化范围

  ○自动或手动选择输出色彩空间、量化范围和饱和度范围

  ○支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间

  ○支持有限或完整的量化范围

  ○支持有限、完整和扩充色域的饱和范围

  ●视频帧率变换视频

  ●OSD 合成

  支持 PNG 格式 OSD 画面 (最大画幅为 2048x2048)

  通过 SDK 支持动态加载 RGBA OSD 画面

  一机多卡

  ●支持同一个系统中安装多片卡

  多路输出流

  ●对于任一路输入信号可输出任意路输出流

  ●可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。

  支持超低延迟

  ●64 行视频延迟

  ●通过 SDK 实现部分完成通知模式

  时间戳和 A/V 同步

  ●基于硬件实现的 100ns 高分辨率时钟

  ●音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳

  ●硬件时钟可跨卡同步 (通过 SDK 实现)

  视频输出 SG-DMA

  ●在 PCIe 2.x 的系统中每路 DMA 带宽可达约 400MB/s

  ●在 PCIe 1.x 的系统中每路 DMA 带宽可达约 200MB/s

  ●支持自动检测 Intel GPU 块状图像表面

  ●支持 AMD GPU 的 DirectGMA

  ●支持 Nvidia GPU 的 GPUDirect

  SDK

  ●Pro Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)

  ●Pro Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)

  Windows 驱动程序自定义修改

  ●所有的选项都可以通过注册表进行三级的管理:所有设备,特定型号和特定设备

  ●视频、音频、十字交叉过滤器名称可通过注册表定制

  固件升级

  ●在同一系统中的多片卡可以同时升级

  ●无需关闭电源即可完成卡的升级 (在大多数情况下,无需重启系统)

  LED 指示灯

  ●LED 灯的状态显示了工作状态: 空闲,输入信号已锁定,内存错误或 FPGA 配置错误

  尺寸

  ●Mini PCIe扩展卡

  ●30mm x 51mm

  配件

  ●MMCX 转 BNC 转接线缆

  功耗

  ●3.3V 电源的最大电流: ~1A

  ●最大功耗: ~3.3W

  工作环境

  ●操作温度:0 到 40 摄氏度

  ●保存温度:–20 到 70 摄氏度

  ●相对湿度:5% 到 90% (非冷凝状态)

  【应用领域】

  1、教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训;

  2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;

  3、安检 X 光机、雷达图像信号、VDR纪录仪;

  4、医疗 X 光机、CT机、胃肠机等;

  此款九视T150 Mini SDI高清采集卡可以说是目前国内市场上少有的多功能、多用途、稳定性强、采集视频格式多等优点,支持 DirectShow 应用软件为您的采集和流传输提供更多的选择,欢迎来电咨询:4000618657。我们将竭诚为您服务。
